Ven 31 Juil 2020 16:06

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Ven 31 Juil 2020 16:06
Spit XIX Image a écrit:
Dans ce type d'avion, par exemple... ?

:mrgreen: !



home Haut

Répondre en citant le message
Aider le Site avec PayPal

Ven 31 Juil 2020 18:22

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Ven 31 Juil 2020 18:22
Hors ligne
Maréchal de l'Air
Maréchal de l'Air
Avatar de l’utilisateur

Inscription: Lun 14 Mai 2012 09:02
Localisation: autour de BSN
Albatros Image a écrit:
Spit XIX Image a écrit:
Dans ce type d'avion, par exemple... ?

:mrgreen: !

Va savoir ... Si par hasard quelqu'un est en possession du Parts Catalog détaillé... :idea:

_________________
Abusus non tollit usum.



home Haut
 Profil
Répondre en citant le message

Sam 01 Aoû 2020 00:23

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Sam 01 Aoû 2020 00:23
VALMY Image a écrit:
Albatros Image a écrit:
:mrgreen: !

Va savoir ... Si par hasard quelqu'un est en possession du Parts Catalog détaillé... :idea:

Je n'ai pas la doc du F-104S Starfighter, mais un jour il faudra bien expliquer les pièces retrouvées sur le glacier des Bossons, et y compris du F-104...



home Haut

Répondre en citant le message

Sam 01 Aoû 2020 00:57

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Sam 01 Aoû 2020 00:57
Hors ligne
Amiral de l'Air
Avatar de l’utilisateur

Inscription: Mer 03 Juin 2009 14:15
Localisation: Près de Morlaix-Ploujean (LFRU)
Je n'ai que la manuel de vol du faiseur de veuves en magasin.. Va pas servir beaucoup dans notre cas. :mrgreen:

La première page montre des sommets enneigés tout de même.. :hand:


_________________



home Haut
 Profil
Répondre en citant le message

Sam 01 Aoû 2020 07:16

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Sam 01 Aoû 2020 07:16
Hors ligne
Maréchal de l'Air
Maréchal de l'Air
Avatar de l’utilisateur

Inscription: Lun 14 Mai 2012 09:02
Localisation: autour de BSN
Iceman 29 Image a écrit:
Je n'ai que le manuel de vol du faiseur de veuves en magasin.. Va pas servir beaucoup dans notre cas. :mrgreen:

Non. Effectivement. Ce qu'il faudrait, c'est une nomenclature des P/N. Et encore, s'il s'agit de composants électriques internes à des équipements, on ne trouvera pas dans un IPC.

_________________
Abusus non tollit usum.



home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 16:19

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 16:19
Hors ligne

Inscription: Ven 02 Fév 2018 15:57
Bonjour,

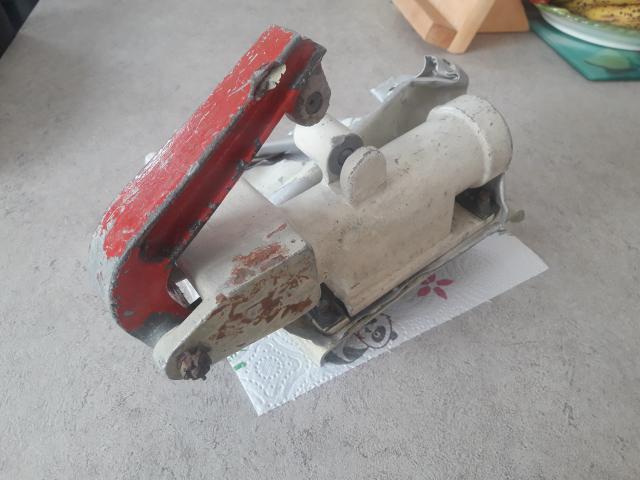

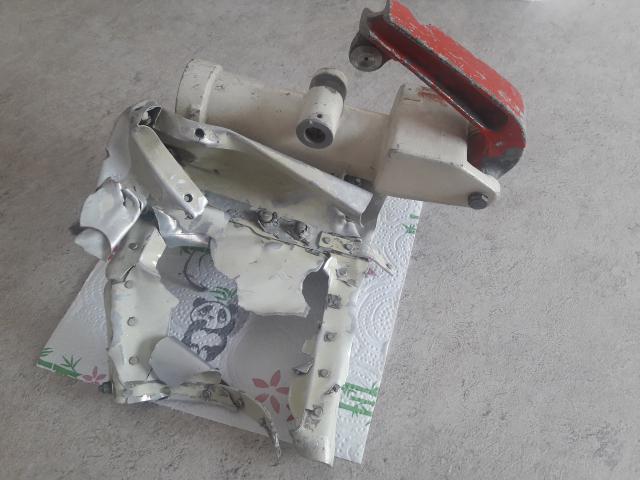

voici les photos du levier rouge, comme promis : il y a plusieurs numéro de pièce "ASS....." certains sont illisible






home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 16:23

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 16:23
Hors ligne

Inscription: Ven 02 Fév 2018 15:57

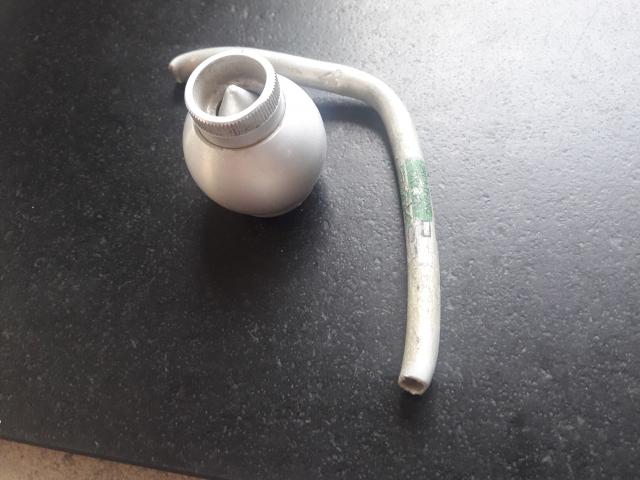

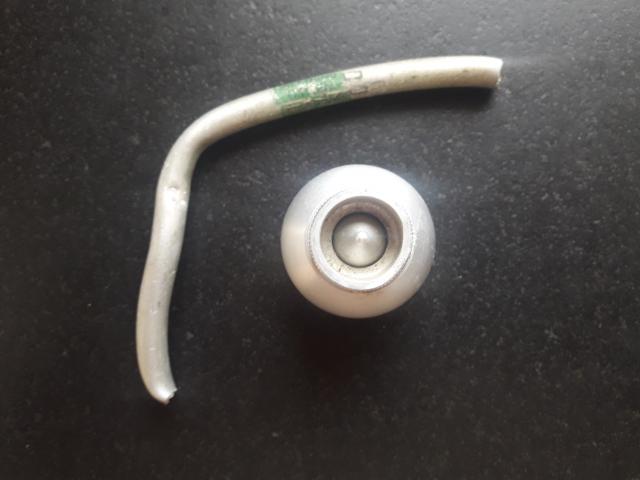

Voici deux autres petites pièces intéressantes :

Le tuyau est très certainement une partie du système d'oxygène de l'avion (le logo et "breathing oxygen" écrit dessus), mais l'autre...





home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 16:37

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 16:37
Hors ligne
Observateur Avisé
Observateur Avisé
Avatar de l’utilisateur

Inscription: Dim 09 Jan 2011 19:06
Localisation: Dijon
allan69290 Image a écrit:
Voici deux autres petites pièces intéressantes :

Le tuyau est très certainement une partie du système d'oxygène de l'avion (le logo et "breathing oxygen" écrit dessus), mais l'autre...




c'est une buse d'aération ?

_________________
Les 3 expressions les plus communes en aviation sont : T'as senti ça ? C'est quoi ce bruit ? Oh merde !



home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 16:55

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 16:55
Hors ligne
Pilote de Funiculaire
Pilote de Funiculaire
Avatar de l’utilisateur

Inscription: Ven 06 Jan 2012 07:21
Localisation: St No/Les Avirons
Ça y ressemble beaucoup.

_________________
La méditation, c'est observer ce qui démange au lieu de se gratter.



home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 18:54

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 18:54
Hors ligne
Maréchal de l'Air
Maréchal de l'Air
Avatar de l’utilisateur

Inscription: Lun 14 Mai 2012 09:02
Localisation: autour de BSN
Pour le levier et la pompe. Je ne retrouve pas l'apparence de la pompe hydraulique de secours d'un "Constellation" (Voir page 3 de ce fil les figures publiées au Parts Catalog). Mais elle a pu être remplacée par un élément équivalent. Le manche du levier est sectionné. Et les lettres "ASS..." doivent être les premières du mot "Assembly" qui était le plus souvent raccourci par "ASSY".
Une chose me gêne... On ne voit qu'un "port" hydraulique. Il en faut plus...
Il serait intéressant d'avoir tout ou partie des numéros relevés sur la ou les pièces. Pour aider :
- La pompe hydraulique de secours Bendix 667253 devrait porter le P/N 402695 ou 404907 (sur le corps de pompe).
- Le levier de pompe le P/N 403233
- Le petit levier rouge le P/N 404159
S'il s'agit bien de pièces de "Constellation". Ce dont je suis quasi certain, c'est qu'il ne s'agit pas de pièces de Boeing 707, du moins équivalent aux 707 que j'ai connu.

Je vois aussi sur la photo suivante le raccord de type "AN" (de couleur bleue). C'était le type utilisé sur le "Constellation" pour les circuits hydrauliques, entre autres.

Pour le reste, tuyauterie O² et aérateur individuel. Difficile de dire d'où ils viennent...

_________________
Abusus non tollit usum.



home Haut
 Profil
Répondre en citant le message

Mer 12 Aoû 2020 20:38

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 12 Aoû 2020 20:38
Hors ligne
Amiral de l'Air
Avatar de l’utilisateur

Inscription: Mer 03 Juin 2009 14:15
Localisation: Près de Morlaix-Ploujean (LFRU)
Ce n'est pas une pompe, comme dit Valmy, vu la configuration avec un seul tuyau, plutôt un vérin manuel permettant d'activer un autre vérin, un cri-oc de largage par exemple ou un verrouillage quelconque. La poignée rouge comporte un verrouillage.

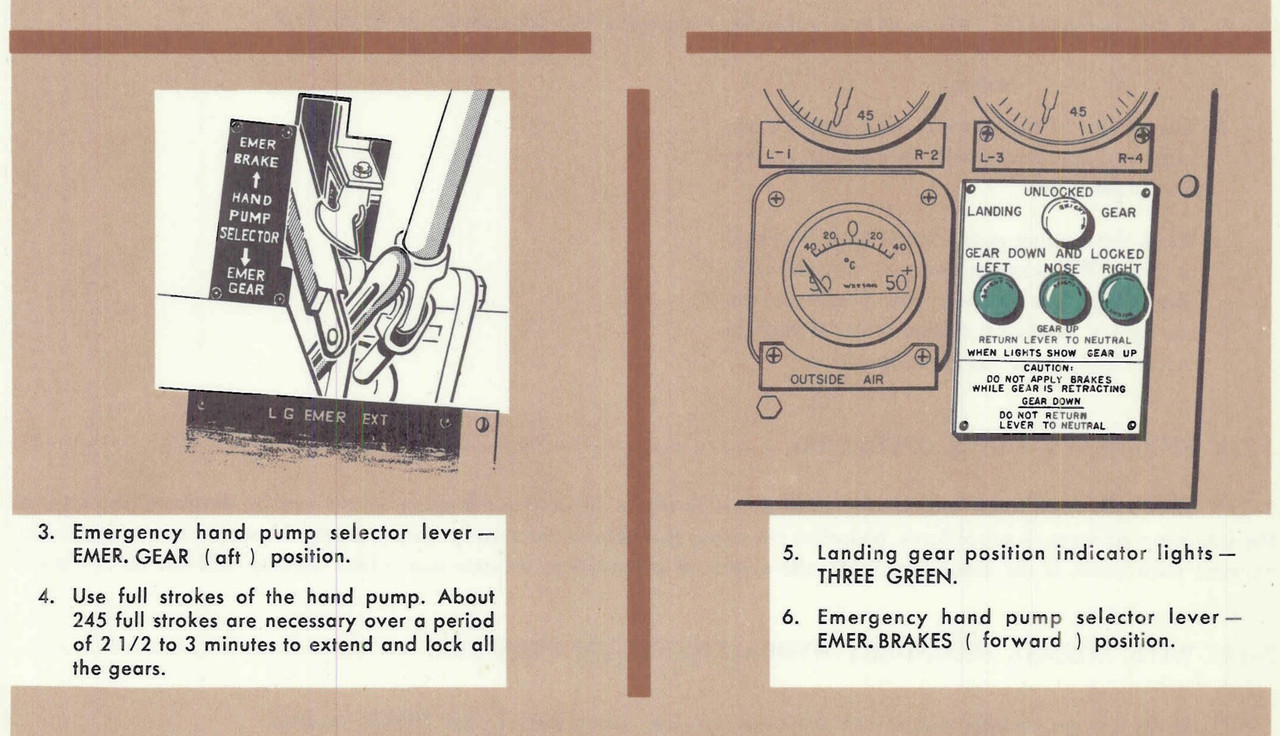

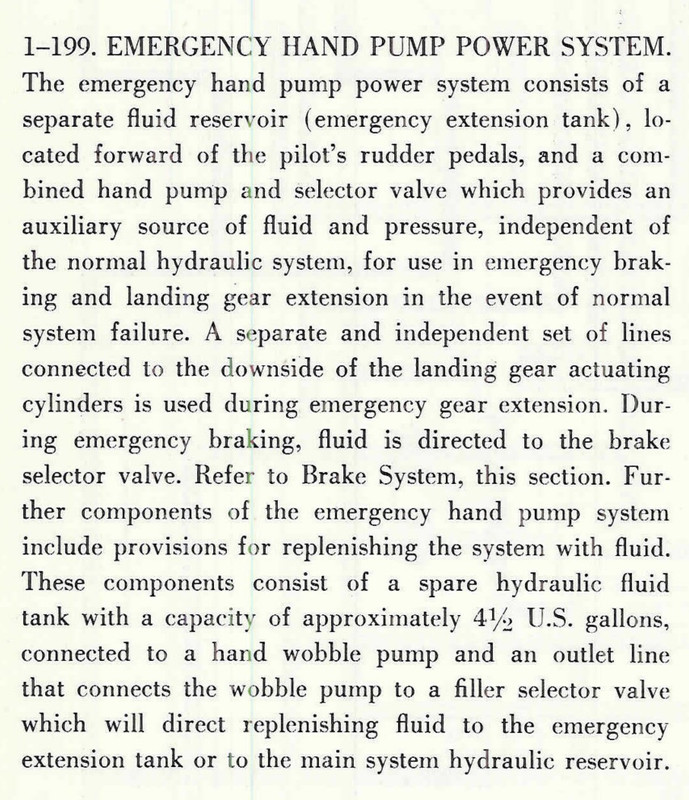

Un extrait du manuel de vol du 1049 avec de beaux dessins de la pompe hydraulique de secours pour le train.









allan69290 Image a écrit:
Bonjour,

voici les photos du levier rouge, comme promis : il y a plusieurs numéro de pièce "ASS....." certains sont illisible




_________________



home Haut
 Profil
Répondre en citant le message

Jeu 13 Aoû 2020 09:36

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Jeu 13 Aoû 2020 09:36
Hors ligne
Maréchal de l'Air
Maréchal de l'Air
Avatar de l’utilisateur

Inscription: Lun 14 Mai 2012 09:02
Localisation: autour de BSN

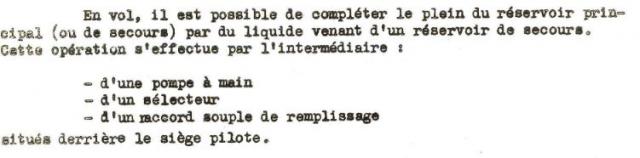

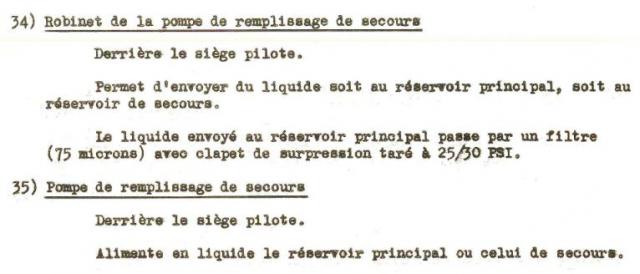

Concernant la "pompe" et son levier. Je verrais bien une autre possibilité : Un élément de circuit de remplissage de la bâche hydraulique...

Edit 11h30 : J'ai trouvé çà (Source aviatechno.net)


_________________
Abusus non tollit usum.



home Haut
 Profil
Répondre en citant le message

Mer 19 Aoû 2020 21:06

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 19 Aoû 2020 21:06
Hors ligne

Inscription: Ven 02 Fév 2018 15:57

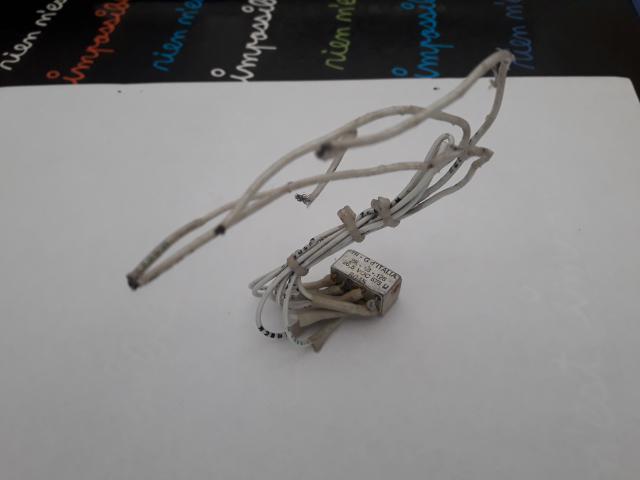

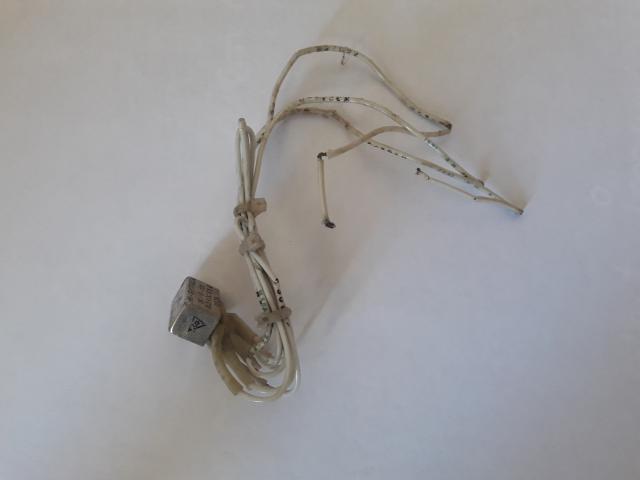

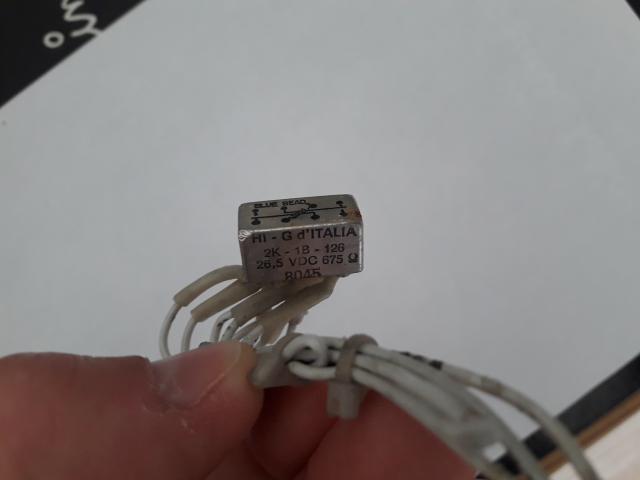

Voici le composant "HI-G d'ITALIA" dont je vous ai parlé plus haut :






home Haut
 Profil
Répondre en citant le message

Mer 19 Aoû 2020 21:09

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 19 Aoû 2020 21:09
Hors ligne

Inscription: Ven 02 Fév 2018 15:57

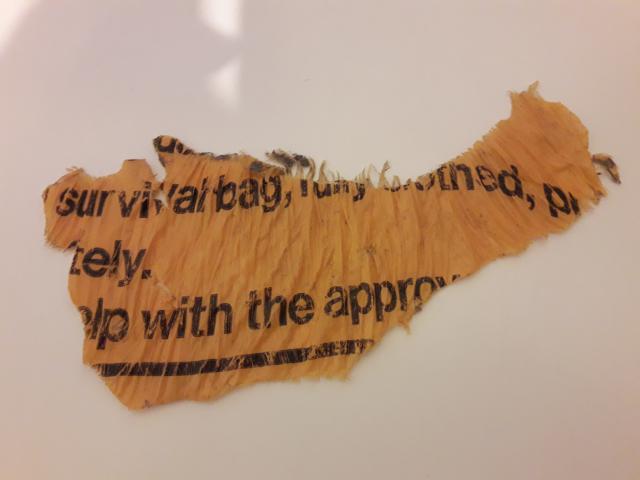

Autre petit "truc" sympa, ce bout de plastique orange :


Je ne sais pas quels appareils sont équipés de cela...



home Haut
 Profil
Répondre en citant le message

Mer 19 Aoû 2020 22:19

 Re: AIR INDIA/CRASH 1966 MASSIF MT-BLANC/DECOUVERTES RECENTES
MessagePosté: Mer 19 Aoû 2020 22:19
Hors ligne
Gonfleur d'Hélice
Gonfleur d'Hélice
Avatar de l’utilisateur

Inscription: Sam 28 Avr 2012 13:38
Localisation: cap 170 à 5km du VOR-DME Rambouillet
allan69290 Image a écrit:
Voici le composant "HI-G d'ITALIA" dont je vous ai parlé plus haut :




Cette pièce est un relais électromécanique 2 circuit 2 positions (2xRT)
le schéma de brochage est sur imprimé sur les haut
et HI-G Italia est une marque italienne qui fait maintenant partie du groupe Arrow

http://static6.arrow.com/aropdfconversion/dfe12eeb1600f434e0fb4922af8605a0edd5f6f8/catalogo.pdf

_________________
Jeff
http://f6aoj.ao-journal.com/crbst_486.html
